Serveur de diffusion WMS, WMTS et TMS

ROK4 Logo

Le serveur implĂ©mente les standards ouverts de l’Open Geospatial Consortium (OGC) WMS 1.3.0, WMTS 1.0.0 et OGC API Tiles 1.0.0, ainsi que le TMS (Tile Map Service). Il vise deux objectifs principaux :

  • L’utilisation d’un cache de donnĂ©es raster unique permettant de servir indiffĂ©remment des flux WMS, WMTS, API Tiles et TMS
  • Des performances de traitement d’image et de diffusion accrues
  • La diffusion de tuiles vecteur telles qu'elles sont stockĂ©es, sans transformation (TMS uniquement)
  • La diffusion en WMTS selon des Tile Matrix Sets diffĂ©rents de celui de la pyramide utilisĂ©e.

Les pyramides de données utilisées sont produites via les outils de prégénération et de génération.

L'implémentation s'appuie essentiellement sur la librairie C++ du projet.

Installer le serveur outils (Debian)

Installations systÚme requises (listées dans le paquet debian, installées avec l'applicatif lors du apt install) :

  • librok4-dev (disponible sur GitHub)
  • libcurl4-openssl-dev
  • libssl-dev
  • libfcgi-dev
  • libproj-dev
  • libboost-log-dev
  • libboost-filesystem-dev
  • libboost-system-dev
### librok4-dev
curl -o librok4-dev.deb https://github.com/rok4/core-cpp/releases/download/6.2.0/librok4-base-6.2.0-ubuntu-20.04-amd64.deb
# or, with ceph driver
curl -o librok4-dev.deb https://github.com/rok4/core-cpp/releases/download/6.2.0/librok4-ceph-6.2.0-ubuntu-20.04-amd64.deb

apt install ./librok4-dev.deb

### rok4-server
curl -o rok4-server.deb https://github.com/rok4/server/releases/download/6.2.0/rok4-server-6.2.0-ubuntu-20.04-amd64.deb

apt install ./rok4-server.deb

### installation des styles et des tile matrix sets
curl -o tilematrixsets.deb https://github.com/rok4/tilematrixsets/releases/download/4.1/rok4-tilematrixsets-4.1-linux-all.deb
apt install ./tilematrixsets.deb

curl -o styles.deb https://github.com/rok4/styles/releases/download/4.1/rok4-styles-4.1-linux-all.deb
apt install ./rok4-styles.deb

Utiliser le serveur

Le serveur ROK4 est lancĂ© en mode stand alone. Nous utiliserons ici Nginx comme serveur front pour "traduire" les requĂȘtes HTTP en FCGI et les rediriger vers le serveur ROK4.

Variables d'environnement utilisées

Leur définition est contrÎlée à l'usage.

  • Pour le stockage objet
    • ROK4_OBJECT_READ_ATTEMPTS : nombre de tentatives pour les lectures
    • ROK4_OBJECT_WRITE_ATTEMPTS : nombre de tentatives pour les Ă©critures
    • ROK4_OBJECT_ATTEMPTS_WAIT : temps d'attente en secondes entre les tentatives
  • Pour le stockage CEPH
    • ROK4_CEPH_CONFFILE
    • ROK4_CEPH_USERNAME
    • ROK4_CEPH_CLUSTERNAME
  • Pour le stockage S3
    • ROK4_S3_URL
    • ROK4_S3_KEY
    • ROK4_S3_SECRETKEY
  • Pour le stockage SWIFT
    • ROK4_SWIFT_AUTHURL
    • ROK4_SWIFT_USER
    • ROK4_SWIFT_PASSWD
    • ROK4_SWIFT_PUBLICURL
    • Si authentification via Swift
      • ROK4_SWIFT_ACCOUNT
    • Si connection via keystone (prĂ©sence de ROK4_KEYSTONE_DOMAINID)
      • ROK4_KEYSTONE_DOMAINID
      • ROK4_KEYSTONE_PROJECTID
    • ROK4_SWIFT_TOKEN_FILE afin de sauvegarder le token d'accĂšs, et ne pas le demander si ce fichier en contient un
  • Pour configurer l'usage de libcurl (intĂ©raction SWIFT et S3 et GetFeatureInfo en mode proxy)
    • ROK4_NETWORK_TIMEOUT : temps en secondes d'inactivitĂ© d'une requĂȘte avant de la stopper. Aucun temps dĂ©fini cĂŽtĂ© client si aucune valeur fournie
    • ROK4_SSL_NO_VERIFY
    • HTTP_PROXY
    • HTTPS_PROXY
    • NO_PROXY

Configurer le serveur

Dans le fichier server.json, on précise le port d'écoute :

    "port": ":9000"

On configure les logs de maniĂšre Ă  les retrouver dans un fichier par jour :

"logger": {
    "output": "rolling_file",
    "level": "info",
    "file_prefix": "/var/log/rok4",
    "file_period": 86400
}

Les rĂ©pertoires dans lesquels sont les tile matrix sets et les styles peuvent ĂȘtre des dossiers (comme file:///usr/share/rok4/tilematrixsets) ou des prĂ©fixes objets (comme s3://tilematrixsets). Sans prĂ©fixe prĂ©cisant le type de stockage, le chemin est interprĂ©tĂ© en mode fichier.

  • Les paramĂštres possibles du fichier de configuration server.json sont dĂ©crits ici
  • Les paramĂštres possibles du fichier de configuration services.json sont dĂ©crits ici

Vous pouvez valider votre fichier avec l'outil check-jsonschema :

check-jsonschema /path/to/your/server.json --schemafile ./config/server.schema.json
check-jsonschema /path/to/your/services.json --schemafile ./config/services.schema.json

Lancer le serveur

En ligne de commande

La ligne de commande permettant de lancer ROK4 comme instance autonome est la suivante :

rok4 -f /chemin/vers/fichier/server.json &

En tant que service systemctl

Selon l'emplacement d'installation, le fichier dans service/rok4.service peut dĂ©jĂ  ĂȘtre Ă  un endroit pris en compte par systemctl (comme /usr/lib/systemd/system). Celui ci est Ă©crit pour un dĂ©ploiement Ă  la racine, modifiez les chemins pour qu'il soit adaptĂ© Ă  votre dĂ©ploiement. Si l'installation a Ă©tĂ© faite via le paquet debian, le service est dĂ©jĂ  correctement installĂ©, et les configurations sont dans /etc/rok4.

EnvironmentFile=/etc/rok4/env
WorkingDirectory=/etc/rok4/

Le fichier /etc/rok4/env permet de définir les variables d'environnement propres au serveur pour configurer l'utilisation de stockages objets (voir ici).

Le serveur est lancé en tant que user (et group) rok4. Il convient donc de le créer : useradd rok4.

Il suffit alors de recharger le démon systemctl avec la commande systemctl daemon-reload. Vous pouvez maintenant piloter le serveur ROK4 via ce systÚme, comme le démarrer avec systemctl start rok4.

Installer et configurer NGINX

  • Sous Debian : apt install nginx
  • Sous Centos : yum install nginx

Remplacer le fichier default présent dans le répertoire /etc/nginx/sites-enabled par le contenu suivant :

upstream rok4 { server localhost:9000; }

server {
    listen 80;
    root /var/www;
    server_name localhost;

    access_log /var/log/rok4_access.log;
    error_log /var/log/rok4_error.log;

    location /rok4 {
        rewrite /rok4/?(.*) /$1 break;
        fastcgi_pass rok4;
        include fastcgi_params;
    }
}

On redémarre nginx : systemctl restart nginx

AccÚs aux capacités du serveur

  • Liste des services de diffusion : http://localhost/rok4/
  • GetCapabilities des services de diffusion
    • WMS : http://localhost/rok4/wms?request=GetCapabilities&service=WMS
    • WMTS : http://localhost/rok4/wmts?request=GetCapabilities&service=WMTS
    • TMS : http://localhost/rok4/tms/1.0.0
    • OGC API Tiles : http://localhost/rok4/tiles/collections
  • Racine de l'API d'administration : http://localhost/rok4/admin/
  • État de santĂ© du serveur : http://localhost/rok4/healthcheck

Fonctionnement général du serveur

Identification du service et du type de requĂȘte

Lorsque le serveur reçoit une requĂȘte, c'est le premier Ă©lĂ©ment du chemin qui dĂ©termine le service :

  • / -> requĂȘte globale
  • /healthcheck -> requĂȘte d'Ă©tat de santĂ© ou statut du serveur
  • /wmts -> requĂȘte WMTS
  • /wms -> requĂȘte WMS
  • /tiles -> requĂȘte API Tiles
  • /tms -> requĂȘte TMS
  • /admin -> requĂȘte d'administration

En WMS et WMTS, si c'est une requĂȘte POST, le corps est interprĂ©tĂ© pour extraire les informations. Seuls le getCapabilities, le getMap et le getTile sont disponibles en POST. Le paramĂštre de requĂȘte ou le corps doit confirmer le service pour que la requĂȘte soit valide.

Les requĂȘtes gĂ©rĂ©es par le serveur sont dĂ©crites dans des spĂ©cifications au format Open API.

AccÚs aux données

L'accĂšs aux donnĂ©es stockĂ©es dans les pyramides se fait toujours par tuile. Dans le cas du TMS et WMTS, la requĂȘte doit contenir les indices (colonne et ligne) de la tuile voulue. La tuile est ensuite renvoyĂ©e sans traitement, ou avec simple ajout/modification de l'en-tĂȘte (en TIFF et en PNG). Dans le cas d'un GetMap en WMS, l'emprise demandĂ©e est convertie dans le systĂšme de coordonnĂ©es de la pyramide, et on identifie ainsi la liste des indices des tuiles requises pour calculĂ©e l'image voulue. De la mĂȘme maniĂšre qu'en WMTS et TMS, le serveur sait Ă  partir des indices oĂč rĂ©cupĂ©rer la donnĂ©e dans l'espace de stockage des pyramides.

Avec les indices de la tuile à lire, le serveur calcule le nom de la dalle qui la contient et le numéro de la tuile dans cette dalle. Le serveur commence par récupérer le header et l'index de la dalle, contenant les offsets et les tailles de toutes les tuiles de la dalle. Le header fait toujours 2048 octets et l'index a une taille connue par le serveur.

Dans le cas du stockage objet (CEPH, S3, SWIFT), les objets symboliques ne font jamais plus de 2047 octets. Cette premiĂšre lecture permet donc de les identifier (on lit moins que voulu). Dans ce cas, ce qu'on a lu contient le nom de l'objet contenant rĂ©ellement la donnĂ©e (prĂ©cĂ©dĂ© de la signature SYMLINK#). On va donc reproduire l'opĂ©ration sur ce nouvel objet, qui lui ne doit pas ĂȘtre un objet symbolique (pas de lien en cascade). En mode fichier, ce mĂ©canisme est transparent pour le serveur car gĂ©rĂ© par le systĂšme de fichiers.

Une fois que l'on a récupéré l'index, et grùce au numéro de la tuile dans la dalle, on va pouvoir connaßtre l'offset et la taille. On va donc faire une deuxiÚme lecture de la dalle pour récupérer la donnée de la tuile.

Gestion des configurations

Au démarrage du serveur, le fichier de configuration globale du serveur est chargé, puis celui des services. Si un fichier / objet est précisé pour les couches, il est lu. C'est interprété comme la liste des chemins vers les descripteurs des couches à charger à l'initialisation. Sinon, le serveur ne contient aucune couche.

Lorsqu'une couche est chargée, les descripteurs de pyramide, de TMS et de styles nécessaire sont chargés à la volée.

    "configurations": {
        "services": "/etc/rok4/services.json",
        "layers": "s3://layers/list.txt",
        "styles": "file:///usr/share/rok4/styles",
        "tile_matrix_sets": "file:///usr/share/rok4/tilematrixsets"
    }

Pour les TMS et les styles, ils sont cherchés dans les répertoires (fichier ou objet) renseignés dans le server.json, avec comme nom de fichier objet <ID du style>.json. Un annuaire est tenu à jour pour ne charger qu'une seule fois le style ou le TMS.

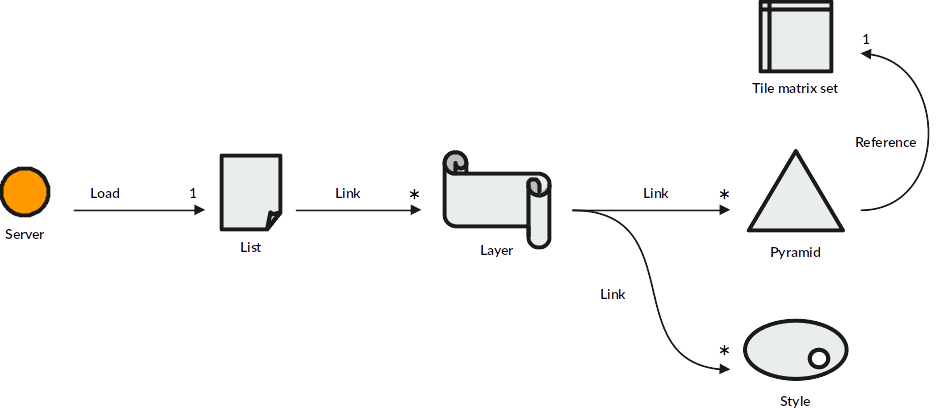

Chargement du serveur

Personnalisation des points d'accĂšs aux services

Pour que les URLs présentes dans les réponses des services soient correctes malgré des réecritures, il est important de bien renseigner les champs suivant dans le fichier services.json:

    "wms": {
        "endpoint_uri": "http://localhost/rok4/wms",
    },
    "wmts": {
        "endpoint_uri": "http://localhost/rok4/wmts"
    },
    "tms": {
        "endpoint_uri": "http://localhost/rok4/tms"
    },
    "tiles": {
        "endpoint_uri": "http://localhost/rok4/tiles"
    }

Compiler le serveur (Debian)

Dépendances supplémentaires

  • build-essential
  • cmake
  • Pour les tests unitaires
    • libcppunit-dev
  • Pour la documentation
    • doxygen
    • graphviz

apt install build-essential cmake libcppunit-dev doxygen graphviz

Variables CMake

  • UNITTEST_ENABLED : active la compilation des tests unitaires. Valeur par dĂ©faut : 1, 0 pour dĂ©sactiver.
  • DOC_ENABLED : active la compilation de la documentation. Valeur par dĂ©faut : 1, 0 pour dĂ©sactiver.
  • BUILD_VERSION : version de la librairie compilĂ©e. Valeur par dĂ©faut : 0.0.0. Utile pour la compilation de la documentation.
  • DEBUG_BUILD : active la compilation en mode debug. Valeur par dĂ©faut : 0, 1 pour activer.

Compilation, tests unitaires et documentation et installation

mkdir build && cd build
cmake -DBUILD_VERSION=0.0.0 -DCMAKE_INSTALL_PREFIX=/opt/rok4 ..
make
make test
make doc
make install

Contribuer

Consulter les directives de contribution
